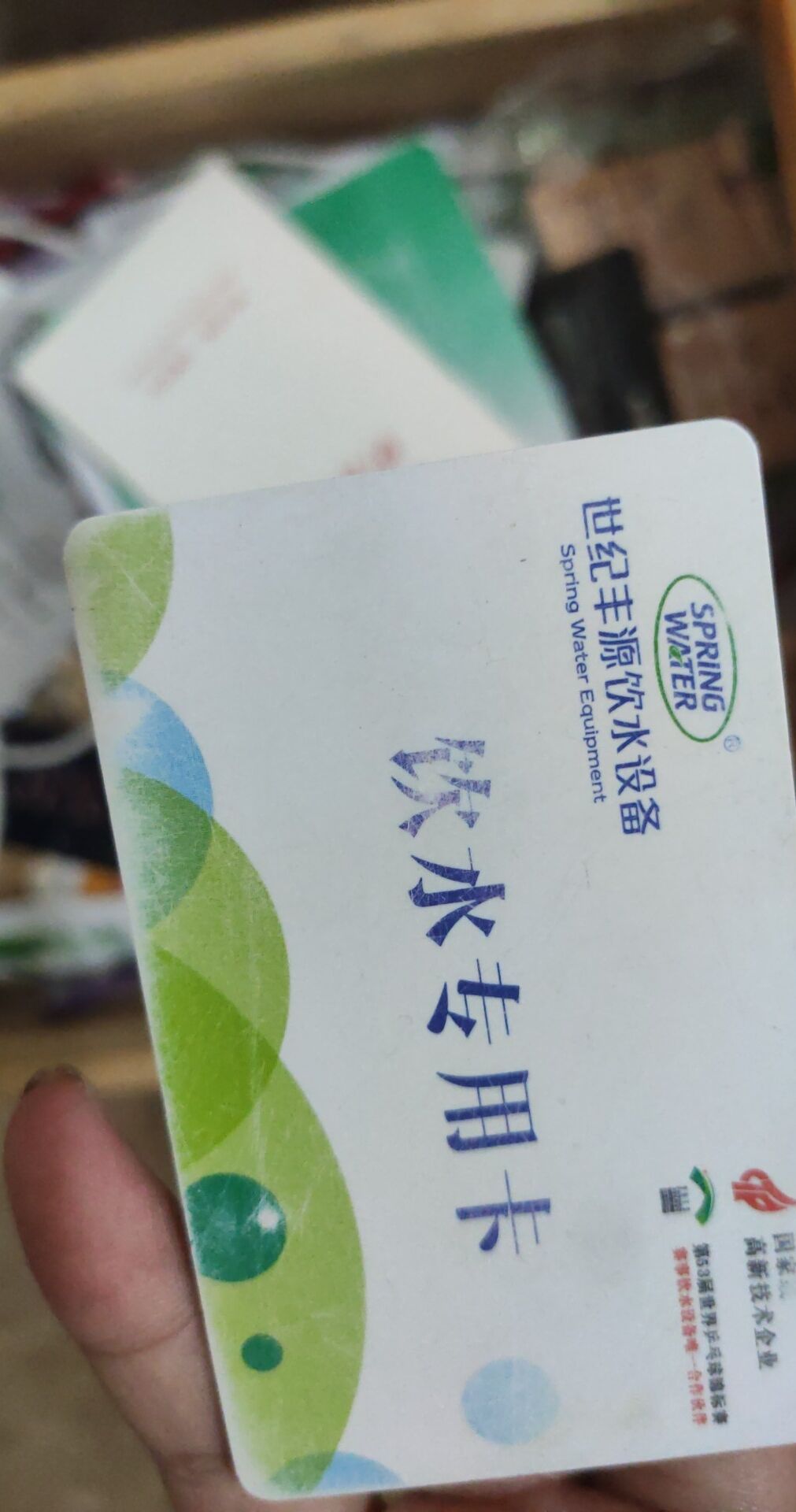

【技术分享】关于IC卡，水卡修改控制位教程

M1卡修改各区块控制位值和数据

mifare 控制字节生成工具，根据读写权限计算S50/S70的密码控制字节，根据控制字节，解析读写的权限。

此软件可根据条件生成控制字节，前三个宇节是控制位，第四个字节是备用的，可任意更改。另B密码为不可读时才有效。

(一)，以常用设置"08 77 8F 69"控制条件为例，先搞清楚它――具有的访问权限。

1、对"08 77 8F 69"值进行计算，该值定位于各区块3的6，7，8，9四个字节内，字节6=08，字节7=77， 字节8=8F，   字节9=69(默认值，不予计算)。

2、例如：字节6=08，对应其二进制值=00001000， 则对6，7，8这三个字节进行二进制转换结果见下表：

3、参照表2及表4算法,字节6的全部二进制值取反,字节7的低四位二进制值取反,字节8不变,得到：

4、对以上6，7，8字节的存取/控制二进制已取反值，依照表2，表4块位转换为各块控制值，如下表：

注意： 高4位的各块值=低4位的各块值时，其值可用。高4位值≠低4位值时，其值不可用!

如果相应扇区尾块Key B可读，则不得用作认证（前表中所有灰色行）。后果：如果读写器试图用灰色行的访问控制条件以Key B认证任何扇区的任何块，卡将在认证后拒绝所有后续存储器访问。

表5： 尾块的读写条件

注：灰色行为key B可读并可用于存储数据的访问控制条件。

5、查对访问权限(数据存取控制依照表3，块3存取控制依照表5)，该例"08 77 8F 69"的访问权限为：

◆ 块3 = 011：权限为：KeyA，KeyB均不可读，验证KeyB正确后可改写KeyA和KeyB，验证KeyA或KeyB正确后可读"控制位"。在此可见密钥KeyB的重要性，KeyB不正确是无法看到块3控制值，更无法修改密钥。

◆ 块2 = 块1 = 块0 = 110：权限为：验证KeyA或KeyB后可读该块数据，减值以及初始化值，只有验证KeyB 正确后才可改写该块数据，在此可以看到密钥KeyB对改写数据块也起着关键性作用。

(二)、"08 77 8F 69" 控制条件设置步骤：

由(一)可知：KeyB设置后为不可读，并且改写数据和改写控制位都需要正确验证它，故KeyB设置后程序

操作员必须妥善保管KeyB值，否则以后改写数据和控制位时，不正确的KeyB值将无法实现卡的任何操作!!!

1、修改块3控制位的值：最初的各区块3内的KeyA，KeyB都是厂商12个"F"默认值(KeyA在任何条件下均为不可读，大部分读写机程序表现KeyA为未知的12个"0" )，在修改控制值时，先不要修改默认密码KeyA和KeyB，在控制位修改成功后，再去更改新密码值。即先对块3的控制位进行修改(默认值FF 07 80 69改为新值08 77 8F 69)并执行写操作。控制位写成功后，KeyB亦为12个"0"不可读了，但仍是隐藏的12个"f"默认值。

2、修改块3的KeyA和KeyB值：控制位08 77 8F 69值写成功后，验证KeyB正确后方可改写KeyA和KeyB新密码。在密码操作模式键入要改写区块之先前密码B(先前密码为默认值时，则不需改动和加载)，加载后反回数据操作模式，再进行读值，KeyA和KeyB值的改写。

3、修改块0～块2中数据：由新的控制条件08778F69可知，要修改数据，必须先验证KeyB，故先设置密码操作为KeyB认证方式，加载后再返回数据操作模式，对要修改的数据块进行值的改写操作。

4、上例中分析了"08 77 8F 69"的访问条件及其改写步骤，对用户的其它控制条件亦可参照应用
